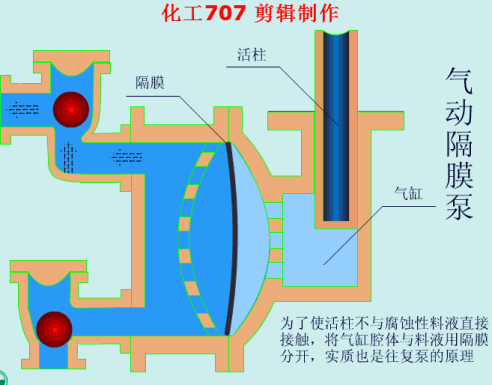

气动隔膜泵工作时，为了使活柱不与腐蚀性料液直接接触，将气缸腔体与液料用隔膜分开，实质上也是往复泵的原理。
一、结构原理
泵体内被隔膜分成两个腔：一侧通压缩空气（气腔），一侧通料液（液腔）。压缩空气推动隔膜往复运动，隔膜的变形直接改变液腔容积，配合进出口单向球阀完成吸液和排液。因为动密封被隔膜取代，所以介质只接触泵体和隔膜，不会泄漏到外部或进入气路。
二、主要性能特点
1. 泵不会过热。以压缩空气为动力，排气时是膨胀吸热过程，泵工作时温度反而降低，无有害气体排出。
2. 不会产生电火花。不用电力作动力，接地后又防止了静电火花，可用于易燃易爆场合。
3. 可以通过含颗粒液体。容积式工作且进口为球阀，不容易被堵塞。
4. 对物料的剪切力极低。工作时怎么吸进就怎么吐出，对物料搅动极小，适用于不稳定物质的输送。
5. 流量可调节。可在物料出口加装节流阀调节流量，也可通过调节进气压力改变流量。
6. 具有自吸功能，且可以空运行而不会有危险，也可以潜水工作。
7. 输送介质范围极广。从低粘度到高粘度、从腐蚀性到含颗粒介质都可以输送。
8. 无复杂控制系统，没有电缆、保险丝等电气元件，体积小、重量轻，便于移动。
9. 无需润滑，维修简便，不会因滴漏污染工作环境；泵始终能保持高效，不因磨损而明显降低性能。
10. 没有动密封，避免了轴封泄漏问题，工作时无死点。
三、材质与膜片怎么选

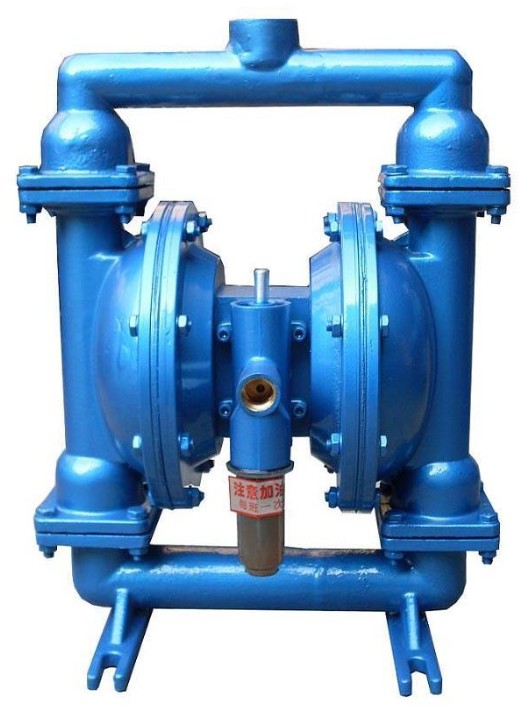

泵体常见四种材质：工程塑料、铝合金、铸铁、不锈钢；膜片按介质分别选用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯等。腐蚀性强的介质选塑料或不锈钢泵体 + 氟橡胶/PTFE 膜片；含颗粒介质选耐磨膜片；一般清水或污水可选铸铁 + 丁腈橡胶，性价比最高。
四、和计量泵的区别
常有人把气动隔膜泵和隔膜计量泵混淆。前者靠气压驱动、流量大、精度低，用于输送；后者靠电机驱动、流量小、可精确计量，用于加药。选型时按「要输送还是要精确投加」来区分。相关产品可参考GB 系列机械隔膜式计量泵。
常见问题解答（FAQ）
气动隔膜泵的工作原理是什么？
用压缩空气推动隔膜往复运动，隔膜把气缸腔体与料液分开，隔膜变形改变液腔容积，配合进出口单向球阀完成吸液和排液。实质是往复泵原理，但用隔膜取代了动密封，介质不会泄漏。
气动隔膜泵能输送含颗粒的液体吗？
可以。气动隔膜泵属于容积式泵，进口为球阀结构，颗粒不易堵塞；同时对物料剪切力极低，适合输送含颗粒、高粘度或不稳定的介质。
气动隔膜泵和隔膜计量泵有什么区别？
气动隔膜泵以压缩空气为动力，流量大、精度低，主要用于输送；隔膜计量泵以电机驱动，流量小、可精确调节，主要用于加药投加。按使用目的选择。
