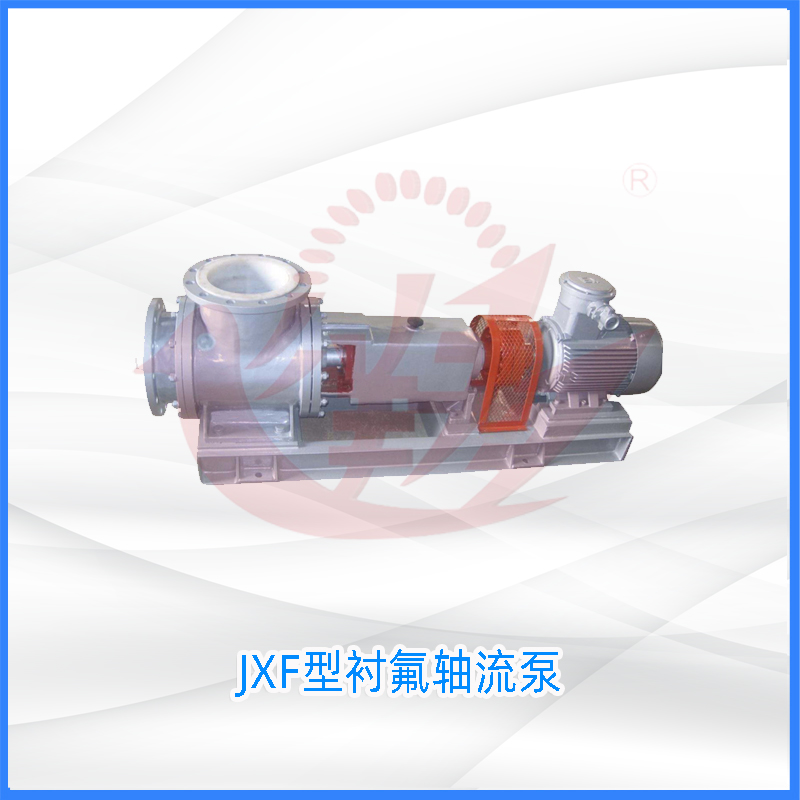

JXF型衬氟轴流泵

JXF型夹板式轴流泵相比常规轴流泵，在耐腐、耐磨、耐高温、不泄漏、效率等方面得到了很大的提升！

JXF型衬氟轴流泵，是一款由专家设计，并经过多年市场验证的成熟型产品，目前 广泛应用于钛白粉行业废酸浓缩处理，效果相比于其它材质，耐腐蚀性能优秀！

该泵具有效率高、汽蚀性能好的特点。在钛合金都无法长久耐用的工况下，惠尔泵业生产的JXF型夹板式轴流泵，可以适用数年之久。

衬氟轴流泵特点

一、极强的耐腐蚀性能
该泵过流部分全部采用的优质PFA材料，对硝酸、硫酸、盐酸、磷酸、强氧化剂等腐蚀性液体，适应性很强，特别是腐蚀性越强，尤能显示其优越性能。其耐腐蚀性能远远超过高镍合金、20号合金，更远超过高硅铸铁，在世界范围内享有耐腐蚀之王美称。

二、极优异的耐磨性能
该泵采用特殊工艺烘熔、模压而成，其中钢衬复合泵泵体衬氟厚度10mm以上，夹板式泵泵体氟厚度25mm以上，并在氟内壁上进行特殊处理，抵抗硫酸亚铁磨蚀为优质产品。
三、优良的耐高温性能
由于该泵具有优良的热急变性、自润滑性和抗冲击性能。故叶轮等氟塑料关键部位不会因冲击而开裂，弥补了陶瓷泵、高硅铸铁泵易碎的缺陷，由于整机性能优异，运转平稳，在-30℃～150℃的恶劣环境下可放心长期使用。 (废酸浓缩处理至高温130℃，而氟材料熔点为360℃)
四、拆卸简便，便于维修
由于叶轮、泵盖、轴套全部采用氟材料，泵的自重大为减轻，可轻松便捷地将转子部分从泵体取出，故拆、卸、装能轻易完成。避免了硅铁泵需小心翼翼修理，害怕破碎、放不开手脚等弊病。
综上所述：该泵为钛白粉废酸浓缩处适用产品。

JXF夹板式轴流泵结构特点
1、本泵根据轴流泵所需参数特点，按至佳流动条件设计。
2、本泵采用后开门拉出式结构泵，拆卸维修方便，检修时可不拆卸联接管路，变可将泵的轴子取出。
3、轴封采用新型组合式密封，能适合用于输送含悬浮颗粒的强腐蚀性液体。
4、泵体流道不易堵塞，汽蚀余量大，轴及轴承设计可靠性高，以保证运行平稳，振动小，噪音低，寿命长。
5、泵的旋转方向，在轴承支架上用箭头标明。

衬氟轴流泵结构
本系列泵为悬臂式结构，卧式安装也可根据用户需求采用皮带轮传动，调节流量和扬程。

JXF型衬氟轴流泵机械密封
机械密封采用双端密封，静环为Sie动环采用进口的哈氏合金材料，必须加冷却水冲洗。或采用外装式单端面机械密封。

JXF型夹板式轴流泵的安装
一、安装前应检查基础尺寸、位置、表面状态，标高是否符合设计要求。
二、地脚锣栓孔洗灌混凝土后至少凝固48小时以上并重新检查泵的水平和垂直度。
三、泵与电机必须安装在同一轴线上，其偏差不超过0.2mm。
四、泵的连接管道应合理装设支架，不应使泵承受装置的重量。

JXF衬氟轴流泵性能参数表
